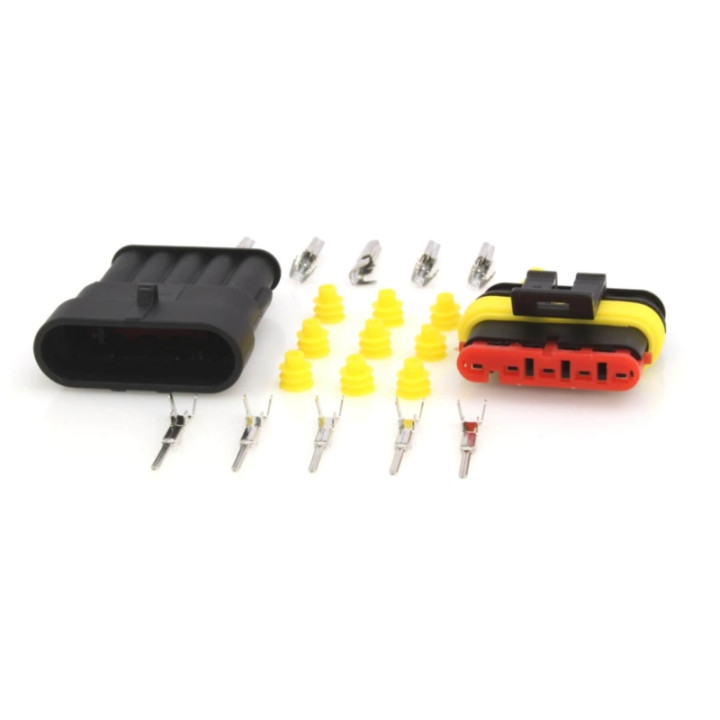

HERMETYCZNA KOSTKA POŁĄCZENIOWA DO PRZEWODÓW ELEKTR. 5P/1,5

A-SSC515/1 – hermetyczna kostka połączeniowa 5P AMP Superseal, IP67, 24 V, 14 A

A-SSC515/1 to pięciopolowa hermetyczna kostka połączeniowa z serii AMP Superseal 1.5, przeznaczona do wykonywania rozłącznych połączeń elektrycznych w instalacjach niskonapięciowych. Wariant 5P pozwala prowadzić pięć torów przewodów w jednej zwartej obudowie, co ułatwia uporządkowanie wiązki oraz późniejszy serwis instalacji.

Złącze przeznaczone jest do przewodów o przekroju 0,75–1,50 mm² i może pracować w instalacjach o napięciu do 24 V. Dzięki klasie szczelności IP67 dobrze sprawdza się w pojazdach, przyczepach, maszynach i innych miejscach narażonych na wilgoć, pył oraz zabrudzenia.

Pięć torów elektrycznych w jednym złączu

Konstrukcja 5P umożliwia połączenie pięciu przewodów bez konieczności stosowania kilku osobnych kostek. Takie rozwiązanie jest przydatne m.in. przy czujnikach, lampach, modułach sterujących oraz dodatkowym wyposażeniu elektrycznym.

Rozłączna konstrukcja ułatwia demontaż i diagnostykę – cały fragment instalacji można rozpiąć bez przecinania przewodów i wykonywania połączenia od początku.

IP67 do pracy w wymagającym środowisku

Po prawidłowym zmontowaniu złącze zapewnia stopień ochrony IP67, czyli zabezpieczenie przed wnikaniem pyłu oraz przed krótkotrwałym zanurzeniem w wodzie w warunkach określonych dla tej klasy.

Dzięki temu A-SSC515/1 może być stosowana w instalacjach znajdujących się w miejscach narażonych na deszcz, zachlapania i zanieczyszczenia występujące podczas eksploatacji pojazdu lub maszyny.

Do przewodów 0,75–1,50 mm²

Kostka współpracuje z przewodami:

• o przekroju 0,75–1,50 mm²,
• o średnicy zewnętrznej 1,70–2,40 mm,
• w instalacjach do 24 V,
• przy obciążeniu do 14 A dla przewodu 1,50 mm².

Prawidłowe dobranie średnicy i przekroju przewodu ma znaczenie dla stabilnego osadzenia elementów złącza oraz zachowania jego szczelności.

Obudowa PA 6 i odporność na warunki motoryzacyjne

Obudowę wykonano z poliamidu PA 6, który zapewnia odpowiednią sztywność i wytrzymałość mechaniczną. Zakres temperatury pracy od -40°C do +105°C pozwala wykorzystać złącze zarówno przy niskich temperaturach, jak i w miejscach narażonych na nagrzewanie.

Materiały złącza są odporne na kontakt z benzyną, olejem napędowym, płynem hamulcowym oraz solą, dlatego kostka dobrze nadaje się do zastosowań motoryzacyjnych i technicznych.

Praktyczne zastosowanie w pojazdach i maszynach

A-SSC515/1 sprawdzi się m.in. przy:

• oświetleniu dodatkowym i roboczym,
• czujnikach i przewodach sygnałowych,
• modułach i akcesoriach elektrycznych,
• instalacjach przyczep,
• wiązkach pojazdów użytkowych,
• maszynach i urządzeniach roboczych.

A-SSC515/1 – szczelne i uporządkowane połączenie 5P

Pięć torów, klasa IP67, zakres przewodów 0,75–1,50 mm² oraz możliwość pracy w temperaturze od -40°C do +105°C sprawiają, że A-SSC515/1 jest praktycznym rozwiązaniem do wykonywania rozłącznych połączeń elektrycznych w instalacjach narażonych na wilgoć, zabrudzenia i typowe płyny eksploatacyjne.
