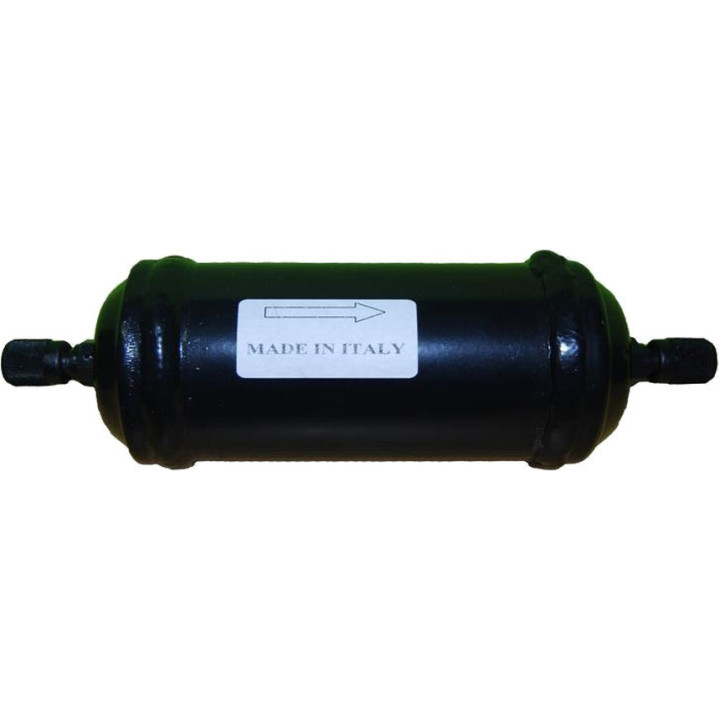

FILTR DO URZĄDZEŃ TEXA, Ø76MM, DŁ. 235MM, GWINT 3/8" X 3/8" (SERIA 7XX)

Zaworek do klimatyzacji – element serwisowy portu HP układu chłodniczego

Zaworek do klimatyzacji przeznaczony do portu serwisowego strony wysokiego ciśnienia (HP) to precyzyjny element serwisowy zamontowany w układzie klimatyzacji po stronie tłocznej sprężarki. Port HP jest umieszczony w części układu, gdzie czynnik chłodniczy przebywa pod najwyższymi ciśnieniami osiąganymi w trakcie pracy klimatyzacji, przekraczającymi niekiedy 20–25 barów w warunkach letnich. Zaworek HP musi zatem spełniać surowsze wymagania wytrzymałości ciśnieniowej niż zaworek LP.

Podobnie jak zaworek LP, zaworek HP działa na zasadzie zaworu Schrader, umożliwiając podłączenie osprzętu serwisowego bez rozszczelniania układu. Różnica w stosunku do zaworka LP dotyczy materiałów i tolerancji wykonania – zaworek HP jest projektowany i testowany przy ciśnieniach znacznie wyższych, a jego uszczelka i szpilka muszą zachowywać szczelność przy wartościach ciśnień charakterystycznych dla strony HP.

Specyfika strony HP – wymagania dla zaworka wysokociśnieniowego

Strona wysokiego ciśnienia (HP) układu klimatyzacji jest odcinkiem między tłocznikiem sprężarki a zaworem rozprężnym, gdzie czynnik jest sprężany do wysoce ciśnień i następnie schładzany w kondensatorze. Ciśnienia robocze HP zależą od temperatury otoczenia i temperatury chłodzenia skraplacza – w gorące dni letnie przy słabym przepływie powietrza przez chłodnicę klimatyzacji mogą przekraczać 25–30 barów.

Zaworek HP musi wytrzymywać te ciśnienia przez cały czas normalnej pracy układu klimatyzacji, przez lata eksploatacji pojazdu. Szpilka zaworu musi być dostatecznie wytrzymała, aby nie ulec odkształceniu przy ciśnieniach HP, a uszczelka musi zachowywać szczelność mimo wyższego nacisku czynnika. Wymagania jakościowe dla zaworka HP są zatem wyższe niż dla zaworka LP, co powinno być uwzględniane przy wyborze elementów serwisowych.

Identyfikacja portu HP – jak odróżnić od LP?

Port serwisowy HP w pojeździe jest zazwyczaj mniejszy od portu LP i oznaczony kolorem czerwonym lub literą H (High). Standardowe rozmiary portów HP i LP są różne, co zapobiega przypadkowemu podłączeniu szybkozłącza LP do portu HP i odwrotnie. Dla technika klimatyzacji identyfikacja właściwego portu przed podłączeniem osprzętu jest podstawową czynnością eliminującą ryzyko pomyłki.

Zaworek HP ma odpowiednio mniejsze wymiary zewnętrzne niż zaworek LP, co fizycznie uniemożliwia jego montaż w gnieździe portu LP (i odwrotnie). Ta standaryzacja rozmiarów jest celowym środkiem bezpieczeństwa. Przed zakupem zaworka do wymiany należy upewnić się, że jest to zaworek HP (do małego portu) lub LP (do dużego portu), aby zamówić właściwy element.

Nieszczelność zaworka HP – objawy i diagnoza

Nieszczelność zaworka HP może być trudniejsza do wykrycia niż nieszczelność LP ze względu na wyższe ciśnienia po tej stronie układu. Pod wyższym ciśnieniem ucieczka czynnika przez nieszczelny zaworek HP może być intensywniejsza, prowadząc do szybszego ubytku czynnika i wyraźniejszego osłabienia chłodzenia w kabinie. W skrajnych przypadkach bardzo nieszczelny zaworek HP może powodować odczuwalne gwizdanie lub syczenie w okolicach portu serwisowego HP.

Diagnoza nieszczelności zaworka HP jest prosta: detektor nieszczelności przy porcie HP, barwnik UV lub woda z mydłem nałożona na zaworek. Stwierdzenie nieszczelności powinno skłonić do niezwłocznej wymiany zaworka, aby zapobiec dalszym stratom czynnika i ewentualnemu uszkodzeniu układu. Wymiana zaworka HP, analogicznie do zaworka LP, wymaga uprzedniego odzysku czynnika z układu i pracy zgodnie z procedurą serwisową.

Zaworek HP – drobny element z dużą odpowiedzialnością za szczelność układu

Zaworek do klimatyzacji HP jest elementem serwisowym o kluczowym znaczeniu dla szczelności strony wysokociśnieniowej układu klimatyzacji. Jego wysoka jakość wykonania, zgodna ze specyfikacją dla portów HP, jest warunkiem niezawodności przez cały czas eksploatacji. Regularna kontrola stanu zaworków HP i LP podczas przeglądów klimatyzacji oraz proaktywna wymiana elementów wykazujących oznaki zużycia lub nieszczelności to standard profesjonalnego serwisu dbającego o trwałość obsługiwanych układów. Zaworek HP to mały element o dużej odpowiedzialności.
