SPRAWDZIAN GRZEBIENIOWY DO GWINTÓW METRYCZNYCH, 0,25-6MM

Szybka identyfikacja gwintów bez zbędnych pomiarów

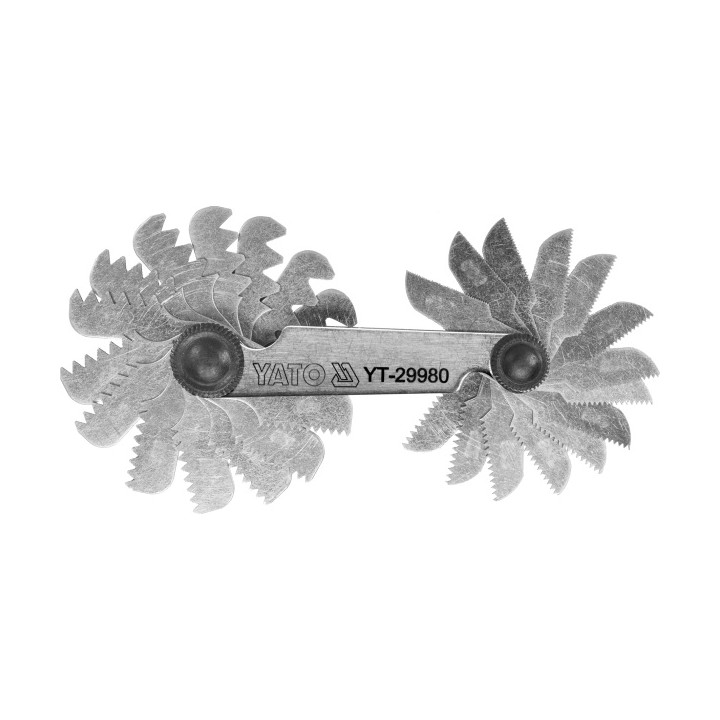

YATO YT-29980 to sprawdzian grzebieniowy, który umożliwia szybkie określenie skoku gwintu metrycznego i sprawdzenie zgodności jego profilu. Jest szczególnie przydatny podczas napraw mechanicznych, prac ślusarskich i montażowych, gdy oznaczenie gwintu jest nieczytelne lub nieznane.

Zamiast dobierać śruby, nakrętki czy narzędzia do gwintowania metodą prób i błędów, wystarczy przyłożyć odpowiedni listek do gwintu i porównać zarys uzębienia. Pozwala to ograniczyć pomyłki przy identyfikacji połączeń gwintowanych, uniknąć dobierania elementów o niezgodnym skoku i usprawnić przygotowanie do naprawy.

24 profile pomiarowe – jeden sprawdzian do różnych skoków gwintu

Sprawdzian wyposażono w 24 listki obejmujące skoki gwintów metrycznych od 0,25 do 6 mm. Tak szeroki zakres pozwala korzystać z jednego narzędzia zarówno przy drobnych połączeniach gwintowanych, jak i przy elementach o większym skoku.

Każdy listek ma odpowiednio ukształtowany profil zębów, który umożliwia porównanie zarysu z kontrolowanym gwintem. Gdy zęby listka prawidłowo przylegają do rowków, można odczytać oznaczenie skoku bez konieczności wykonywania obliczeń.

Wszystkie profile odpowiadają gwintom metrycznym o kącie 60°. Dzięki temu narzędzie przydaje się podczas identyfikacji śrub i nakrętek, kontroli gwintów po obróbce oraz doboru odpowiednich narzędzi do ich wykonywania lub naprawy.

Kontrola gwintów wewnętrznych i zewnętrznych

YATO YT-29980 umożliwia sprawdzanie skoku zarówno gwintów zewnętrznych, na przykład na śrubach i trzpieniach, jak i gwintów wewnętrznych znajdujących się w nakrętkach oraz otworach gwintowanych, o ile dostęp pozwala na przyłożenie listka.

To szczególnie przydatne podczas serwisowania maszyn i urządzeń, kiedy zachodzi potrzeba identyfikacji nieznanego połączenia lub sprawdzenia, czy dobrane elementy mają zgodny skok gwintu.

Możliwość bezpośredniego porównania profilu pomaga uniknąć uszkodzenia połączenia wynikającego z próby wkręcenia elementu o niewłaściwym skoku. Sprawdzian pozwala również na wstępną ocenę zgodności zarysu gwintu, choć nie zastępuje specjalistycznych sprawdzianów tolerancji ani pomiaru średnicy.

Składana konstrukcja – wszystkie rozmiary zawsze pod ręką

Listki pomiarowe umieszczono w jednej składanej oprawie, dzięki czemu poszczególne profile można szybko rozkładać i porównywać bez szukania oddzielnych narzędzi.

Takie rozwiązanie sprawdza się podczas pracy na stanowisku warsztatowym, gdzie liczy się szybka identyfikacja gwintu i łatwy dostęp do odpowiedniego profilu. Po zakończeniu pomiaru listki można złożyć do oprawy, co ułatwia przechowywanie i ogranicza ryzyko ich zgubienia.

Sprawdzian wykonano ze stali nierdzewnej 430, co stanowi praktyczne rozwiązanie w narzędziu przeznaczonym do wielokrotnego kontaktu z metalowymi elementami.

Najważniejsze dane techniczne

• Rodzaj gwintu: metryczny.

• Zakres skoków: 0,25–6 mm.

• Liczba listków pomiarowych: 24.

• Kąt profilu gwintu: 60°.

• Kontrolowane gwinty: wewnętrzne i zewnętrzne.

• Materiał: stal nierdzewna 430.

YATO YT-29980 – mniej pomyłek, sprawniejsza praca z gwintami

Prawidłowe rozpoznanie skoku gwintu ma znaczenie zarówno podczas napraw, jak i kompletowania połączeń śrubowych. YATO YT-29980 umożliwia wykonanie tej czynności szybko, bez zgadywania i bez konieczności korzystania z kilku osobnych narzędzi pomiarowych.

Dzięki 24 profilom pomiarowym sprawdzian jest praktycznym uzupełnieniem wyposażenia mechanika, ślusarza i montera. Ułatwia dobór kompatybilnych elementów złącznych, przygotowanie do gwintowania oraz kontrolę wykonanych połączeń.

YATO YT-29980 to niewielkie narzędzie, które pozwala oszczędzić czas przy identyfikacji gwintów i ograniczyć ryzyko kosztownych pomyłek podczas prac serwisowych.
