NARZĘDZIE DO CHIP TUNINGU FLEX ZESTAW Z OPROGRAMOWANIEM POWER DIVISION

MAGICMOTORSPORT FLEX FLK02PD to rozbudowany zestaw przeznaczony do pracy ze sterownikami ECU i TCU w formule Slave. Pakiet obejmuje urządzenie FLEX, moduł FlexBox, zestaw przewodów i adapterów oraz oprogramowanie FLEX Full Slave z obsługą plików Power Division.

Możliwość pracy przez OBD, Bench i Boot pozwala dobrać sposób połączenia do konkretnego sterownika oraz wykonywanej operacji. To rozwiązanie skierowane do warsztatów i specjalistów, którzy chcą rozpocząć lub rozszerzyć pracę ze sterownikami przy zachowaniu modelu współpracy Slave–Master.

OBD, Bench i Boot – trzy sposoby pracy ze sterownikami

FLEX umożliwia komunikację ze sterownikami na kilka sposobów:

• OBD,

• Bench,

• Boot.

ECU mogą być obsługiwane przez OBD i Bench, natomiast sterowniki TCU przez OBD, Bench oraz Boot.

Dzięki temu użytkownik nie jest ograniczony do jednego sposobu komunikacji i może dobrać metodę odpowiednią do obsługiwanego sterownika.

FLEX Full Slave – gotowy model pracy z Masterem

Zestaw działa w wersji Slave. Oznacza to, że odczytywane pliki są zaszyfrowane, a użytkownik Slave nie modyfikuje ich samodzielnie.

Urządzenie wymaga przypisania do Mastera, który odpowiada za obsługę plików. Taki model dobrze sprawdzi się w warsztacie, który chce skoncentrować się na komunikacji ze sterownikiem i obsłudze pojazdu, korzystając z przygotowania plików po stronie partnera Master.

Obsługa plików Power Division

Pakiet FLK02PD obejmuje obsługę plików Power Division, dzięki czemu zestaw tworzy gotowe środowisko pracy dla użytkownika korzystającego z tego systemu.

W zestawie znajduje się pakiet FLEX Full Slave oraz obsługa protokołów Slave FLS0.5S. Abonament FLS1.1S obejmuje okres 12 miesięcy.

Szeroki zakres obsługiwanych technologii sterowników

FLEX obsługuje wiele popularnych rodzin procesorów i sposobów komunikacji, w tym:

• BDM MPC5xx,

• Bosch MEDC17 / Bootloader Tricore,

• Nexus MPC5xxx,

• Renesas SH705x,

• Siemens C165 / C166 / C167,

• ST10,

• NEC 76F00xx,

• Infineon TC17xx.

Tak szeroki zakres zwiększa możliwości wykorzystania urządzenia przy różnych sterownikach spotykanych w pojazdach.

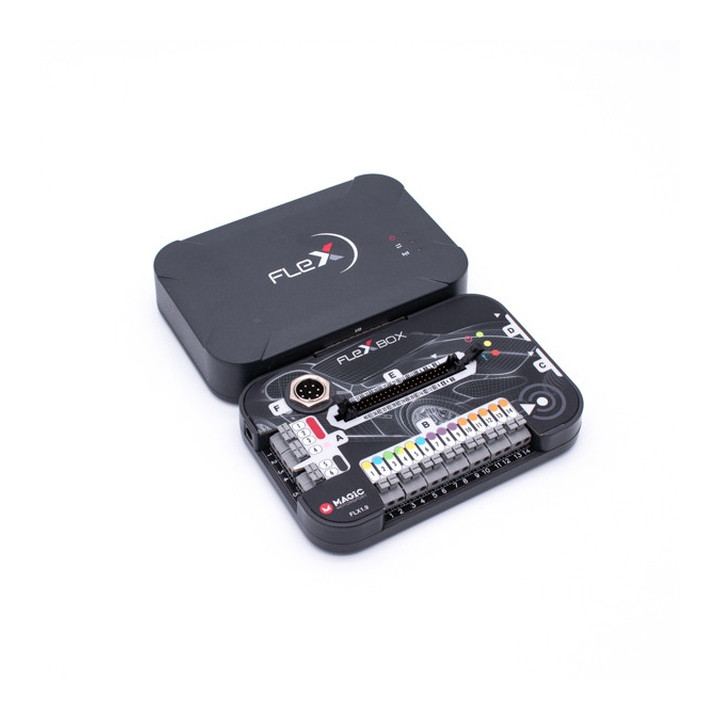

FlexBox – większe możliwości pracy poza OBD

W zestawie znajduje się moduł FlexBox FLX1.9, który współpracuje z urządzeniem FLEX podczas pracy Bench i Boot.

Do kompletu dołączono również przewody i adaptery przeznaczone do konkretnych zastosowań, m.in. dla NEC 76F00xx oraz BDM MPC5xx, co ułatwia przygotowanie stanowiska do pracy ze sterownikiem poza pojazdem.

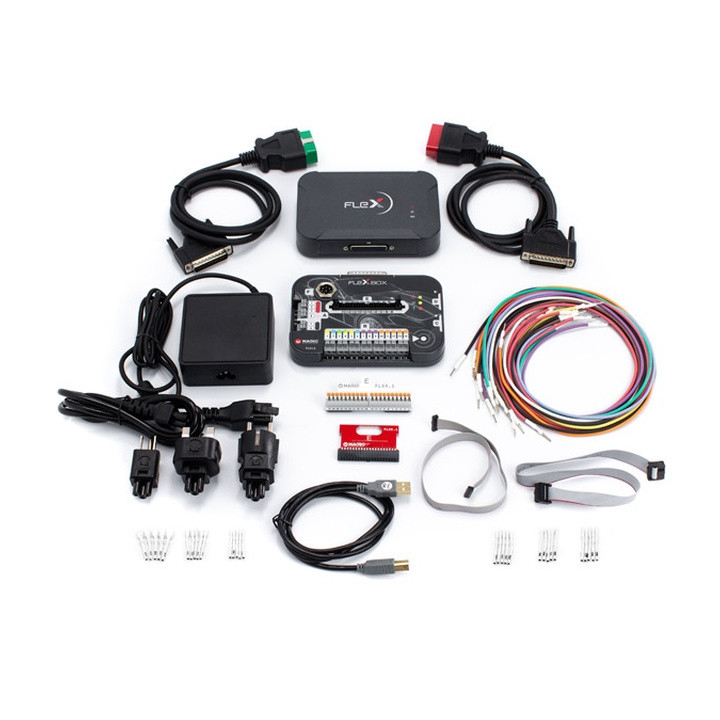

Rozbudowane wyposażenie od razu w zestawie

FLK02PD zawiera:

• moduł FLEX Base FLX1.1,

• moduł FlexBox FLX1.9,

• zestaw okablowania FLX3.5,

• 6 adapterów pinów FLK4.2,

• przewód OBD CAN / K-Line FLX2.10,

• przewód OBD ENET FLX2.11,

• przewód USB 2.0 AM-BM FLX3.9, długość 1,8 m,

• zasilacz FLX4.9 110–240 V / 14 V / 5 A,

• przewód FlexBox port C do NEC 76F00xx FLX3.3,

• przewód FlexBox port D do BDM MPC5xx FLX3.4,

• adapter FlexBox port E FLX4.1, 40-pin,

• adapter diagnostyczny FLEX / FlexBox FLX9.1.

Tak przygotowany komplet ogranicza konieczność osobnego dobierania podstawowych elementów potrzebnych do rozpoczęcia pracy.

Najważniejsze parametry

• indeks: FLK02PD,

• marka: MAGICMOTORSPORT,

• model urządzenia: FLEX,

• wersja: Slave,

• pakiet: FLEX Full Slave,

• obsługa protokołów Slave: FLS0.5S,

• obsługa plików: Power Division,

• abonament: FLS1.1S,

• okres abonamentu: 12 miesięcy,

• metody połączenia: OBD, Bench, Boot,

• ECU: OBD / Bench,

• TCU: OBD / Bench / Boot,

• BDM MPC5xx: tak,

• Bosch MEDC17 / Bootloader Tricore: tak,

• Nexus MPC5xxx: tak,

• Renesas SH705x: tak,

• Siemens C165 / C166 / C167: tak,

• ST10: tak,

• NEC 76F00xx: tak,

• Infineon TC17xx: tak,

• sposób pracy plików: zaszyfrowane,

• samodzielna modyfikacja plików przez Slave: nie,

• wymagane przypisanie do Mastera: tak.

MAGICMOTORSPORT FLEX FLK02PD – rozbudowany zestaw Slave do pracy z ECU i TCU

Połączenie obsługi OBD, Bench i Boot, szerokiego zakresu sterowników oraz kompletnego wyposażenia sprawia, że FLK02PD jest dobrym rozwiązaniem dla warsztatu pracującego w modelu Slave. Użytkownik otrzymuje nie tylko urządzenie FLEX, ale również FlexBox, przewody, adaptery i 12-miesięczny abonament, dzięki czemu może zbudować kompletne stanowisko do pracy ze sterownikami ECU i TCU.
