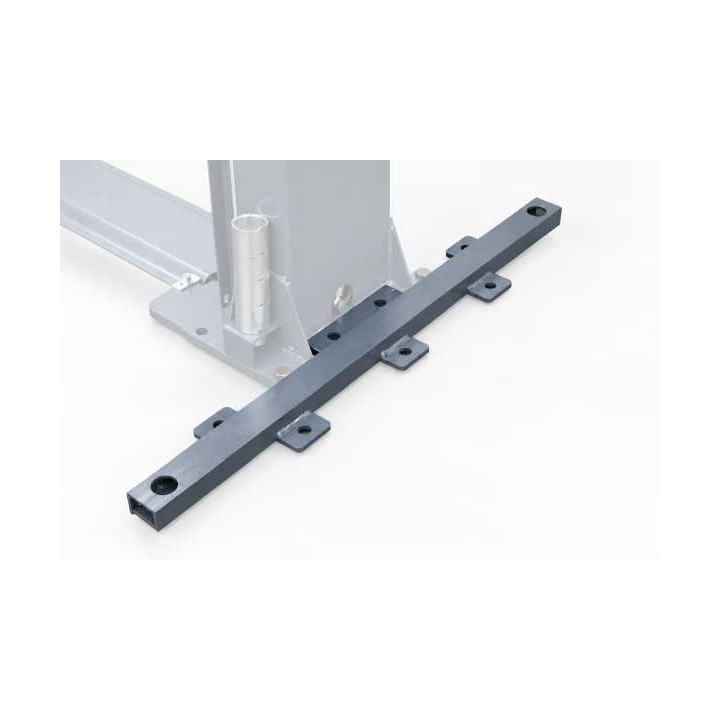

ROOKS OK-08.0830 – rama wzmacniająca podstawę podnośnika OKG-4500AS

ROOKS OK-08.0830 to dedykowany zestaw kołnierzy wzmacniających przeznaczonych do podnośnika dwukolumnowego ROOKS OKG-4500AS. Elementy montowane są przy podstawach kolumn i zwiększają powierzchnię strefy mocowania podnośnika do przygotowanego podłoża.

Rozwiązanie znajduje zastosowanie przede wszystkim podczas przygotowywania stanowiska, w którym konieczne jest odpowiednie wzmocnienie miejsca zakotwienia konstrukcji.

Wzmocnienie strefy mocowania kolumn

Kołnierze tworzą dodatkową ramę wokół podstaw podnośnika. Otwory montażowe umożliwiają zakotwienie elementów w odpowiednio wykonanej płycie fundamentowej, zgodnie z wymaganiami instalacyjnymi całego zestawu.

Takie rozwiązanie pozwala rozłożyć mocowanie na większym obszarze podłoża i przygotować stanowisko zgodnie z konfiguracją przewidzianą dla modelu OKG-4500AS.

Możliwość zastosowania płyty fundamentowej o grubości 200 mm

Przy zastosowaniu ramy OK-08.0830 możliwy jest montaż podnośnika na płycie fundamentowej o mniejszej grubości, pod warunkiem zachowania wymaganych parametrów konstrukcji.

Minimalne wymiary płyty dla tej konfiguracji wynoszą:

• długość: 1900 mm,
• szerokość: 4000 mm,
• grubość: 200 mm,
• klasa betonu: C20/25.

Parametry te należy traktować łącznie – zmniejszenie grubości płyty nie oznacza możliwości pominięcia pozostałych wymagań dotyczących podłoża i montażu.

Dedykowane rozwiązanie do OKG-4500AS

OK-08.0830 zostało przygotowane specjalnie do współpracy z podnośnikiem dwukolumnowym ROOKS OKG-4500AS. Dopasowanie elementów do konstrukcji podstaw kolumn upraszcza przygotowanie właściwej konfiguracji montażowej.

Nie jest to uniwersalna rama do dowolnych podnośników dwukolumnowych.

Prawidłowe przygotowanie stanowiska ma kluczowe znaczenie

Montaż podnośnika powinien zostać wykonany zgodnie z dokumentacją techniczną urządzenia, wymaganiami dotyczącymi kotwienia oraz parametrami podłoża.

Przed instalacją należy zweryfikować m.in. jakość i stan betonu, rzeczywistą grubość płyty, sposób wykonania fundamentu oraz wymagane rozmieszczenie punktów mocowania.

Najważniejsze parametry

• przeznaczenie: ROOKS OKG-4500AS,
• funkcja: wzmocnienie strefy podstaw kolumn,
• minimalna grubość płyty w tej konfiguracji: 200 mm,
• minimalne wymiary płyty: 1900 × 4000 mm,
• wymagana klasa betonu: C20/25.

ROOKS OK-08.0830 – przygotowanie stanowiska pod montaż OKG-4500AS

Rama wzmacniająca OK-08.0830 pozwala przygotować podstawę podnośnika OKG-4500AS w konfiguracji wymagającej dodatkowego wzmocnienia stref kotwienia. Jest to element przeznaczony do prawidłowego zaplanowania stanowiska montażowego i powinien być stosowany razem z wymaganiami instalacyjnymi konkretnego podnośnika.
